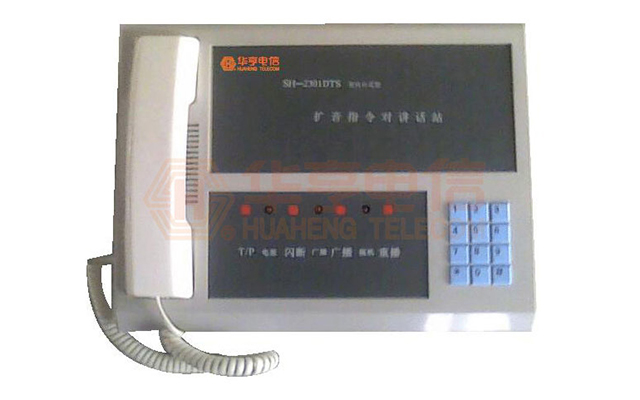

SH-2301DTS室内台式扩音指令对讲话站使用交流220V市电，没有接入时对讲话站只能作为普通话机使用，不能扩音。 信号线、扬声器出线、AC220V电源线应尽量避免使用同一走线槽，如果无法避免也应尽量限制在短距离内。
正面左边为AC220V电源接头；右边为电话线、扬声器线，其中黑色两芯护套线为外接扬声器线。
安装方法：
1、本机安装不能靠近发热体，尽量避免安装在有腐蚀气体、有害物质、潮湿的地方。
2、扩音指令对讲站除一对电话线外，还需要一对电源线。
3、将扬声器固定在距离地面约2.5～3.5米的高度。扬声器安装时应注意将声柱指向需要呼叫的作业现场。
4、电话线必须经保安配线架后再接指令工作站。
5、将扬声器连线、电话线及电源线连接到相应位置上。指令工作站进线应留有大于50cm的余量。
6、电源、配线架、线缆金属护套等均应接保护地。
7、扬声器与话站连线线径应大于1.0平方毫米。建议使用护套线，长度尽量短；根据线径可达40m。
8、扬声器出线不能短接，在通电之前必须检查，否则会烧坏功放。
技术指标：
输入电源：AC220V±10％；频率：50Hz±5％
抗噪音强度：≤110dB
工业防护等级：IP65
通话确认提示音时长：标准为3秒
指令工作站与主机间线路回阻：≤1.8KΩ
外接扬声器阻抗：8～25Ω
外接扬声器输出功率：15W～30W
扬声器音量：≥85分贝
指令工作站用户馈电电压：－48V～－60V
指令工作站信号传输电平：≤＋2dB
工作环境温度：－15℃～55℃
外形尺寸：长340mm×宽270mm×高110mm
使用方法：
1、P/T转换：摘机按‘P/T’键，选择脉冲拨号还是音频拨号。注：必须有220V接入才能选择，断电后重新通电为音频拨号。
2、当需要打电话时，拿起手柄，摘机指示灯亮，听到拨号音即可拨号，可作普通话机用，手柄挂机摘机指示灯灭。
3、指令工作站需要本地广播时，拿起手柄，听到拨号音后按‘广播’键，广播指示灯亮，拨号音停止即可讲话，可使声音通过扬声器广播出去，挂机后‘摘机’和‘广播’指示灯灭。
4、当有用户需要广播时，只需拨指令工作站的号码，如果指令工作站空闲，便会自动打开指令工作站，用户听到3秒‘叮咚’的通话证实音后，即可喊话，所讲内容通过指令工作站扬声器广播出去。主叫用户讲完话后挂机，指令工作站自动关闭进入待机状态，等待下一次呼叫。
5、当有呼入正在广播时，指令工作站附近人员此时可提起手柄后就能进入通话状态，扬声器自动关闭。通话结束如果对方还需要广播时按‘广播’键，手柄挂机，可使对方声音通过扬声器再次广播出去。
6、通话时按‘闪断’键，切断当前通话转为拨号音，可拨其它号码。
